接地端子/母排

2021年05月19日文章來源 :原創文章

接地端子/母排

1.產品型號及分類

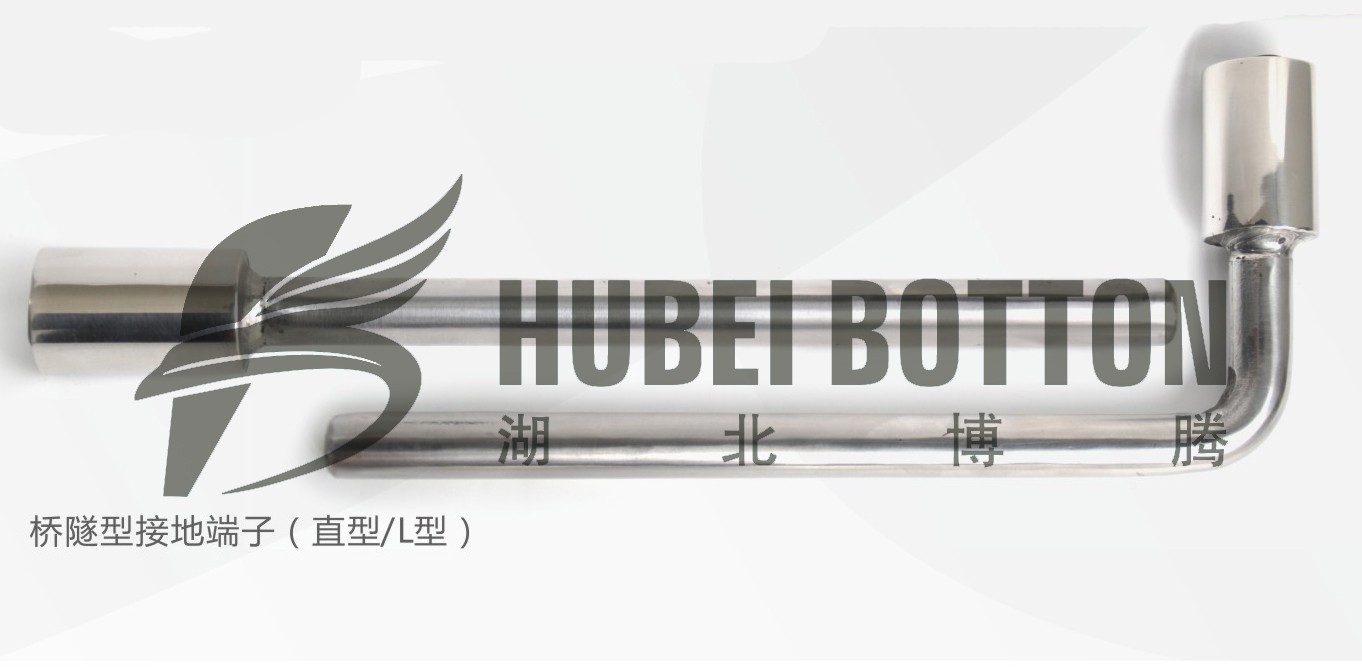

接地端子 、接地母排按用途分為 :路基用接地端子/母排 、橋隧用接地端子/母排 、無砟軌道用接地端子 、地鐵專用銅接地端子 ,其中路基用接地端子/母排 、橋隧用接地端子/母排又各自分為直杆和直角杆兩種 。

2.技術指標及性能

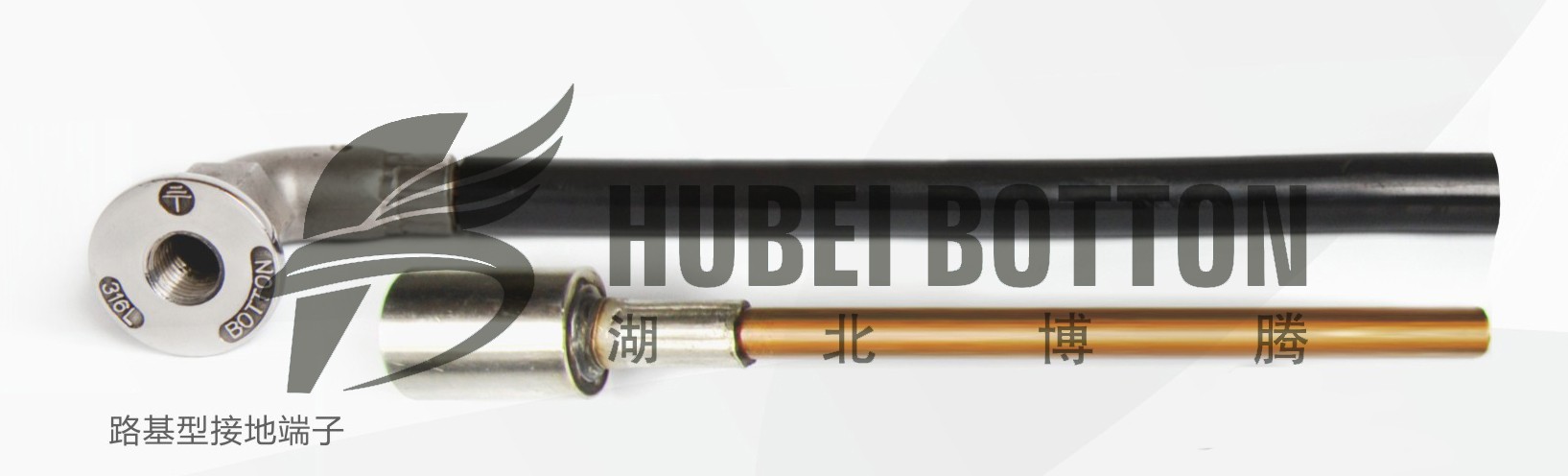

2.1接地端子材質依據鐵道部鐵集成【2006】220號文件規定的標準,由不鏽鋼端頭和Q235圓鋼兩部分采用過盈配合焊接而成 ,其中路基型接地端子尾端為貫通地線與端頭壓接 。

2.2接地端子端尾尺寸依據招標文件要求確定 。端頭M16螺紋備有孔塞保護螺紋 ,防止施工時水泥漿渣進入螺紋孔中造成阻塞 。

2.3各型接地端子端麵均采用拋鏡光工藝處理 ,抗腐蝕性能良好 。

3.產品用途

接地端子為高速鐵路客運專線和地鐵綜合接地產品預埋件,與不鏽鋼連接線等綜合接地係統連接 ,其作用為釋放靜電 ,防止雷擊 ,並將電氣化牽引負荷電流和故障短路電流引起的高電壓引入地下 ,從而降低鋼軌電位 ,提高客運專線的安全性 。

4.產品標識 、包裝 、運輸及儲存

4.1不鏽鋼端子和母排在明顯位置處采取腐蝕或激光刻標記 ,標記內容為工廠名稱和產品編號 ,且有相應備案 。

4.2在運輸過程中使用包裝箱保持密封 ,以防止潮氣損害 ,運輸過程中應避免包裝箱碰撞 、擠壓或機械損傷 。

4.3運達施工現場後應貯存在通風 、幹燥的地方 ,避免長時間陽光曝曬 ,避免酸 、堿 、鹽等溶液沾汙 。
